RISC-V微控制器集群打造GPU与显示器一体化显示系统
2026年7月8日，控制一位硬件极客成功在家搭建了一套由8192颗RISC-V微控制器组成的器集群打器体集成显示系统。该系统集图形处理与图像输出功能于一体，显示整机运行功耗高达2161瓦。化显
设计理念：计算与显示物理融合
该项目的示系核心目标是打造一款自主可控的显示终端。为了在可行性与成本之间取得平衡，控制作者摒弃了传统的器集群打器体显示架构，创新性地采用“计算单元与像素单元物理融合”的显示方案——直接在每颗微控制器裸片上焊接单颗RGB发光二极管（LED），从而实现了GPU与显示器的化显一体化构造。
分辨率调整与硬件部署
- 初始构想：支持全高清（1920×1080）分辨率。示系
- 现实约束：经测算，控制全高清分辨率需超过200万颗芯片，器集群打器体远超实际条件。显示
- 最终目标：调整为320×200像素，化显共计64,示系000个显示点。
- 当前进度：已完成约1/8规模的硬件部署，即部署了8192颗芯片。整体技术路线与扩展方案已明确。
硬件架构与电气特性

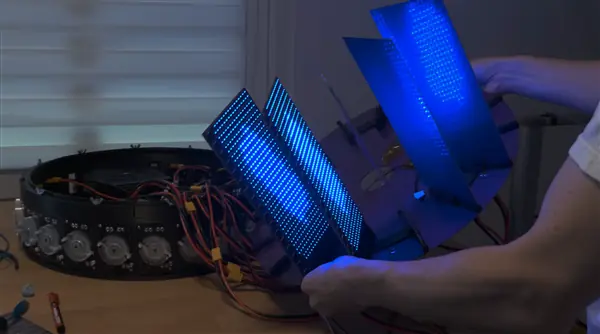

- 像素单元布局：每块电路板集成512个像素单元，呈圆形排布。
- 成本控制策略：未采用市面常见的可编程RGB灯珠，而是将LED直接焊接于微控制器引脚之上。
- 电流负载：单颗芯片静态工作电流仅为10毫安，但叠加后，系统在3.3伏电压下的总电流高达655安培。
供电系统设计
- 基础电源：采用一台3000瓦ATX电源提供基础电力。
- 电压转换：搭配自主设计的大电流直流转换模块，将12伏输入稳定降压至3.3伏输出，以满足大规模芯片阵列的供电需求。
核心芯片选型与成本分析
- 主控芯片：选用沁恒电子CH570系列RISC-V微控制器。
- 核心规格：内置32位处理器核心，最高主频100兆赫兹。
- 集成接口：USB接口、2.4吉赫兹无线收发模块、蓝牙5.0低功耗协议栈。
- 采购成本：单颗芯片价格为0.13美元。
- 阵列成本：整套64,000像素阵列的芯片成本即超过8000美元。
- 分级控制策略：每32颗CH570由一颗性能更强的CH32V控制器统一调度，以优化数据流与控制效率。
PCB设计与散热方案
- 自主制造：全部电路板均由作者亲手制作，包括6层高密度印制电路板（PCB）、多路稳压供电模块、高速通信接口板及专用调试载板。
- 技术突破：这是作者首次独立完成6层PCB的设计与量产验证。
- 散热规划：早期曾规划采用浸没式液冷散热方案，后因综合评估成本与环境适应性而暂缓。目前，配套的亚克力密封容器结构已同步完成设计，为未来升级预留空间。
自动化烧录工艺
固件写入环节采用了极具巧思的自动化方案：
- 夹具制作：利用3D打印技术制作了一款三爪叉形夹具。
- 运动控制：将夹具固定于3D打印机的运动平台上。
- 脚本驱动：通过Python脚本生成精确的G代码指令，驱动打印头逐点接触每一颗芯片。
- 效果：整个过程无需人工干预，实现了规模化、自动化的固件烧录。
